Zjawisko Dopplera w ochronie obiektów — jak mechanizm mikrofalowy odróżnia intruza od tła

Technologia wykrywania ruchu w systemach oświetlenia automatycznego i w profesjonalnych układach alarmowych opiera się na podobnych zjawiskach fizycznych. Użytkownicy często utożsamiają te dwa mechanizmy, oczekując identycznego działania od obu instalacji. Rozwiązania te spełniają jednak zupełnie inne wymagania funkcjonalne. W przypadku prostej automatyki budynkowej wystarczy zarejestrować dowolną zmianę w otoczeniu, aby uruchomić układ zasilania lamp na korytarzu. Ochrona infrastruktury krytycznej wymaga natomiast precyzyjnego odróżnienia faktycznego intruza od naturalnych zakłóceń tła. Systemy bezpieczeństwa montowane w biurowcach czy obiektach wojskowych muszą redukować ryzyko fałszywych alarmów niemal do zera. Osiągnięcie takiego poziomu niezawodności wymusza stosowanie zaawansowanych mechanizmów analizy sygnału radiowego.

Jak mechanizm mikrofalowy weryfikuje ruch w przestrzeni

Detektor w systemie alarmowym emituje fale elektromagnetyczne o wysokiej częstotliwości. Producenci zabezpieczeń najczęściej wykorzystują pasmo X w okolicach 10,525 GHz lub wyższą częstotliwość 24 GHz. Wybór konkretnego pasma ściśle determinuje zasięg oraz stopień penetracji otoczenia przez sygnał. Urządzenie nieprzerwanie wysyła wiązkę i odbiera jej odbicia od ścian, mebli oraz innych powierzchni wewnątrz chronionej przestrzeni. Wejście człowieka w pole dozoru natychmiast modyfikuje parametry wracającej fali. Zjawisko to, znane z fizyki jako efekt Dopplera, polega na przesunięciu częstotliwości sygnału odbitego od poruszającego się obiektu. Wewnętrzny mikrokontroler układa te dane w profil geometryczny i na ich podstawie interpretuje dynamikę przemieszczania.

Fale mikrofalowe charakteryzują się specyficznymi właściwościami w kontakcie z różnymi materiałami budowlanymi. Sygnał swobodnie przenika przez przeszkody niemetalowe, takie jak ściany gipsowo-kartonowe, szkło czy drewniane drzwi. Ta fizyczna cecha wymusza na instalatorach bardzo precyzyjne strojenie układu względem wyznaczonej strefy chronionej. Niewłaściwe ograniczenie zasięgu powoduje, że detektor reaguje na osoby przechodzące sąsiednim korytarzem lub ruch samochodów na zewnątrz budynku. Metalowe powierzchnie działają z kolei jak ekrany akustyczne, odbijając falę i tworząc nieprzewidywalne strefy zagęszczenia promieniowania.

Proste czujniki obecności zazwyczaj reagują na każdą zarejestrowaną zmianę środowiska. Profesjonalne centrale alarmowe przetwarzają sygnały na zupełnie innej płaszczyźnie logicznej. Zaawansowane algorytmy cyfrowe filtrują zakłócenia pochodzące od klimatyzacji, przeciągów czy drgań konstrukcji nośnej budynku. Procesor weryfikuje sygnaturę ruchową, odrzucając sygnały generowane przez opadające liście, pracujące wentylatory lub kołyszące się rolety. Alarm uruchamia się wyłącznie wtedy, gdy charakterystyka echa mikrofalowego odpowiada poruszającej się sylwetce intruza. W biurze projektowym Atline, realizującym zlecenia dla obiektów o rygorystycznych wymogach bezpieczeństwa, dobieramy parametry falowe na podstawie szczegółowej mapy potencjalnych zakłóceń obiektu.

Dobór detektorów do specyfiki obiektów wielkopowierzchniowych

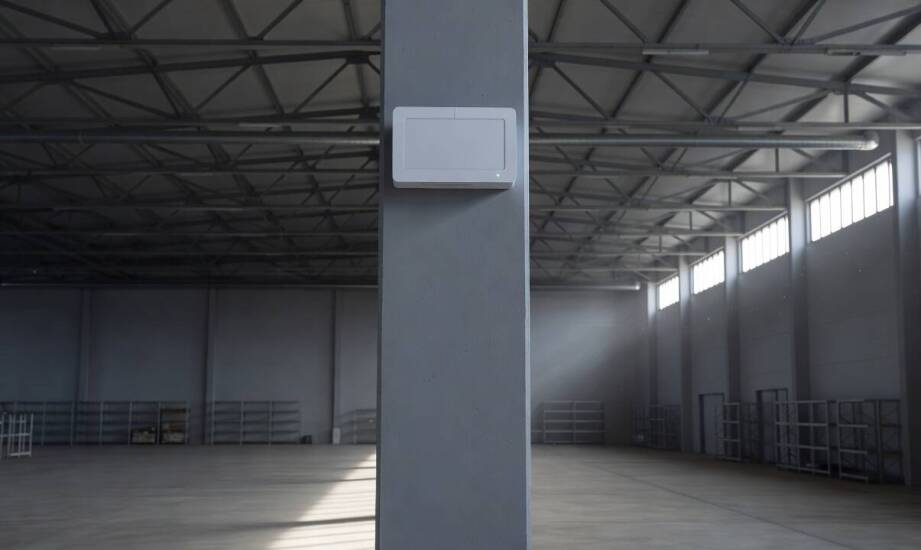

Zabezpieczenie rozległych hal logistycznych stawia przed inżynierami specyficzne wyzwania sprzętowe. Puste pomieszczenie magazynowe o znacznej kubaturze sprzyja niekontrolowanemu rozchodzeniu się fal elektromagnetycznych. Prawidłowo zamontowana czujka mikrofalowa wymaga w takich warunkach rygorystycznej kalibracji progu czułości sprzętowej. Specjaliści ustawiają kąt propagacji sygnału tak, aby szczelnie pokryć całą posadzkę bez generowania martwych stref. Równocześnie układy korygujące tłumią ryzyko wielokrotnych odbić fali od stalowych słupów nośnych oraz rzędów metalowych regałów.

Placówki o najwyższym stopniu ryzyka, takie jak bazy wojskowe czy archiwa państwowe, rzadko polegają na pojedynczym wariancie detekcji. Projektanci branżowi powszechnie stosują układy hybrydowe, które łączą mechanizm mikrofalowy z pasywną podczerwienią w jednej obudowie. Technologia dualna wymaga jednoczesnego naruszenia dwóch różnych fizycznie torów detekcyjnych do wyzwolenia procedury powiadamiania. Moduł mikrofalowy rejestruje fizyczne przemieszczenie masy za przeszkodą, a sensor PIR natychmiast analizuje zmianę tła termicznego na wartość zbliżoną do temperatury ludzkiego ciała.

Taka sprzętowa redundancja radykalnie obniża wskaźnik fałszywych wzbudzeń systemu ochrony wewnętrznej. Przelatujący ptak czy gryzoń w pobliżu soczewki nie wyzwoli przekaźników alarmowych. Gwałtowne nasłonecznienie posadzki przez przeszklony dach również zostanie zignorowane przez procesor, mimo że podczerwień zarejestruje punktowy skok temperatury. Logika bramek AND wymusza pełną zgodność obu odczytów, gwarantując niezawodność infrastruktury.

Fizyka propagacji fal a skuteczność systemu ochrony

Prawa fizyki rządzące rozchodzeniem się fal elektromagnetycznych bezpośrednio determinują architekturę nowoczesnych zabezpieczeń obiektowych. Zjawisko Dopplera pozostaje najskuteczniejszym wskaźnikiem wtargnięcia, jednak jego stabilne działanie zależy od głębokiej wiedzy instalatora o materiałoznawstwie. Niewidzialne promieniowanie mikrofalowe wchodzi w interakcję z każdym elementem konstrukcyjnym budynku, reagując na grubość stropów czy gęstość zbrojenia w betonie.

Tworzenie skutecznego obwodu alarmowego wymusza precyzyjne mapowanie materiałów przepuszczalnych oraz tłumiących na etapie analizy technicznej. Inżynier przewiduje docelowy układ wyposażenia biurowego, lokalizację szybów windowych oraz trasy kanałów wentylacyjnych. Optymalnie zestrojony czujnik funkcjonuje w pełnej harmonii z otoczeniem, wyłapując wyłącznie anomalie odpowiadające profilowi zagrożenia. Trwałość i wiarygodność zabezpieczenia zależą zatem od bezbłędnego wpisania elektroniki detekcyjnej w specyfikę fizyczną budynku.
