Oring czy uszczelka płaska — jak dobrać uszczelnienie EGR do 1.9 TDI po modyfikacji

W silnikach 1.9 TDI samo hasło o uszczelnieniu zaworu EGR nie wskazuje jeszcze, jaki element naprawdę pasuje do konkretnego pojazdu. Różne warianty tego popularnego diesla stosują odmienne rozwiązania uszczelniające, ściśle uzależnione od kształtu połączeń oraz ewentualnych przeróbek układu recyrkulacji spalin. Decyzja o zastosowaniu konkretnego materiału wpływa na szczelność całego dolotu, a błąd na tym etapie szybko przypomni o sobie utratą ciśnienia doładowania i zanieczyszczeniem komory silnika.

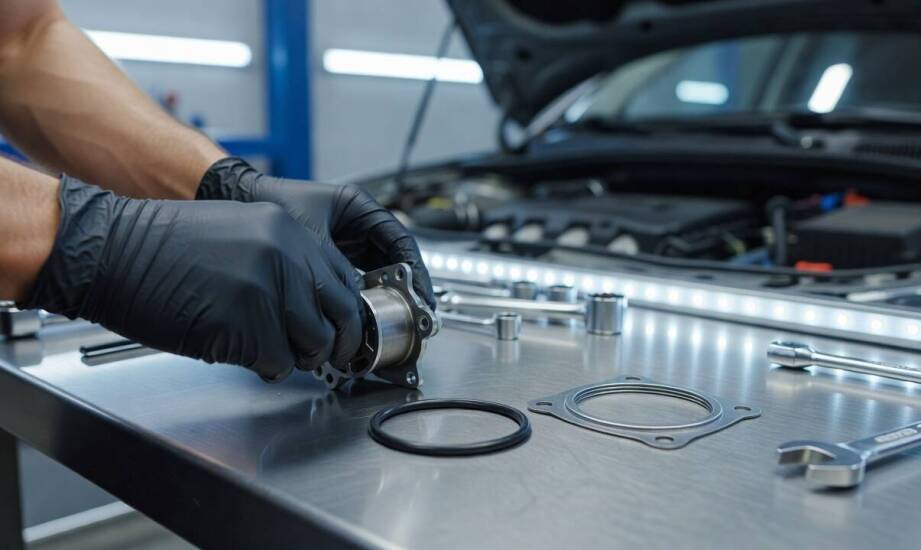

Oring a uszczelka płaska w układzie recyrkulacji

Oring uszczelnia połączenie poprzez precyzyjny docisk wewnątrz wyfrezowanego rowka na cylindrycznym króćcu. Taka konstrukcja doskonale znosi wibracje przenoszone z bloku silnika i pracuje głównie na łączeniach rurowych układu EGR z kolektorem ssącym. Z kolei uszczelka płaska znajduje się między dwiema płaskimi powierzchniami kołnierzowymi, gdzie jej głównym zadaniem jest równomierne rozłożenie nacisku montażowego na znacznie większej powierzchni styku.

W jednostkach napędowych o oznaczeniu ALH gumowy oring o numerze katalogowym N90521604 łączy sam zawór EGR z kolektorem dolotowym. Zupełnie inaczej wygląda sytuacja tuż przy korpusie zaworu, gdzie stosuje się element płaski. W wielu katalogach motoryzacyjnych widnieje on pod niepełnym zapisem 069 131 547. W rzeczywistości autoryzowane stacje obsługi najczęściej posługują się zaktualizowaną wersją 069131547D. Weryfikacja numeru części po numerze VIN pojazdu stanowi jedyny pewny sposób uniknięcia pomyłki, ponieważ poszczególne roczniki z grupy VAG otrzymywały modyfikowane wersje podzespołów.

Materiały użyte do produkcji obu typów zabezpieczeń różnią się od siebie. Oring wymaga elastycznej mieszanki odpornej na wysoką temperaturę i olej. Gazy spalinowe powracające do układu dolotowego są bardzo gorące, dlatego dobrej jakości uszczelniacze gumowe produkuje się z elastomeru fluorowego (Viton). Uszczelki płaskie wykonuje się natomiast z cienkiej blachy lub specjalistycznych płyt włóknistych. Te drugie znacznie lepiej radzą sobie z mikronierównościami kołnierzy, które powstają po wieloletniej eksploatacji.

Wersja silnika 1.9 TDI a dobór uszczelnienia

Generacja i dokładny kod silnika definiują kształt fabrycznych króćców. Popularne warianty ALH, AHU czy BEW posiadają odmienne odlewy kolektorów w porównaniu do nowszych wersji z pompowtryskiwaczami. Kształt króćca przesądza o rodzaju wymaganego uszczelnienia jeszcze przed rozpoczęciem fizycznej rozbiórki układu. Wyraźna obecność rowka wymusza użycie oringu, natomiast gładka przylgnia wymaga elementu płaskiego.

Właściwe uszczelki zaworu egr 1.9 tdi muszą dokładnie odpowiadać wymiarom konkretnego portu. Założenie płaskiego materiału na króciec z rowkiem szybko doprowadzi do rozerwania włókien pod wpływem docisku śrub. Z kolei próba ściśnięcia oringu między dwiema płaskimi flanszami bez odpowiedniego gniazda skończy się jego wyciśnięciem na zewnątrz.

Przed założeniem nowej części powierzchnia styku wymaga dokładnego przygotowania. Resztki starego materiału uszczelniającego, zaschnięty olej oraz twardy nagar węglowy uniemożliwiają prawidłowe ułożenie przylgni. Nawet najlepiej dobrana uszczelka nie zrekompensuje głębokich wżerów korozyjnych na aluminiowym kołnierzu, dlatego mechanicy często wyrównują tę powierzchnię drobnym papierem ściernym.

Objawy nieprawidłowo osadzonego elementu pojawiają się natychmiast po uruchomieniu silnika. Kierowca zauważa wyraźne przedmuchy spalin pod maską oraz charakterystyczne osadzanie się czarnej sadzy w okolicach złącza. Nieszczelność układu EGR powoduje nierówną pracę na biegu jałowym oraz wyczuwalny spadek mocy, co zmusza do ponownego rozebrania całego dolotu.

Dopasowanie części po usunięciu zaworu EGR

W całkowicie seryjnym układzie najczęściej wystarczy wymienić wyeksploatowany oring na identyczny zamiennik. Sytuacja zmienia się podczas modyfikacji silnika. Po fizycznym usunięciu zaworu EGR lub montażu metalowej zaślepki na kolektorze ssącym, fabryczne uszczelnienia przestają pasować do nowych kołnierzy. Wymaga to zastosowania dedykowanych rozwiązań opartych na materiałach odpornych na wyższe ciśnienie doładowania.

W sklepie internetowym ADITECH proces kompletowania podzespołów do modyfikacji opiera się na tworzeniu gotowych zestawów montażowych. Podczas instalacji stalowych flansz zastępujących zawór wykorzystuje się specjalistyczne płyty uszczelkarskie Gambit, które zachowują szczelność na styku niefabrycznych elementów. Kompletne zestawy wyposażone w precyzyjnie docięte uszczelki oraz odpowiedniej długości śruby pozwalają właścicielom silników 1.9 TDI na bezpieczne zamknięcie układu, eliminując ryzyko przedmuchów spalin i utraty ciśnienia w dolocie.
