Kiedy pomiar wilgotności w HVAC zaczyna przekłamywać przez montaż i integrację

Wilgotność powietrza to parametr wyjątkowo podatny na lokalne fluktuacje termiczne i dynamikę zysków ciepła. W układach wentylacyjnych i klimatyzacyjnych ten sam odczyt wilgotności względnej prowadzi do różnych wniosków, zależnie od punktu osadzenia elementu pomiarowego. Wartość rejestrowana bezpośrednio przy kratce nawiewnej rzadko pokrywa się z parametrami panującymi w docelowej strefie pracy ludzi. Te mikroklimatyczne różnice bezpośrednio wpływają na decyzje podejmowane przez nadrzędny regulator temperatury lub scentralizowany system BMS. Niewłaściwie zlokalizowany punkt poboru danych sprawia, że zaawansowana automatyka opiera działanie na błędnych informacjach wejściowych.

Wpływ lokalizacji na zniekształcenia danych pomiarowych

Przepływ powietrza wokół urządzenia ściśle determinuje jakość pozyskiwanych informacji. Zbyt bliskie sąsiedztwo nawiewników powoduje, że odczyt staje się sztucznie zaniżony lub zawyżony względem realnych warunków w pomieszczeniu. Podobne zniekształcenia wprowadzają lokalne źródła ciepła. Grzejniki, mocno nasłonecznione przeszklenia czy duże skupiska sprzętu biurowego podnoszą temperaturę w bezpośrednim otoczeniu, automatycznie zmieniając rejestrowaną wilgotność względną. Strefy z uwięzionym powietrzem, takie jak głębokie narożniki, generują z kolei wyjątkowo niestabilne wskazania, spowalniając właściwą reakcję automatyki na zmiany otoczenia.

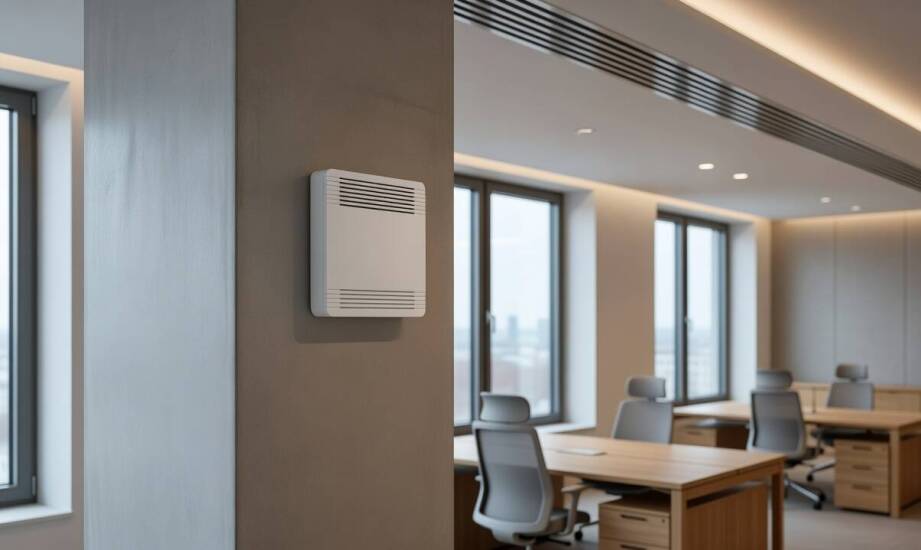

Ścienny sensor wilgotności stanowi reprezentatywny punkt odniesienia dla układu sterowania tylko po zamontowaniu na wysokości od 1,2 do 1,5 metra. Taka elewacja pozwala trafnie odzwierciedlić faktyczne odczucia użytkowników obiektu. Wymagania rosną w przestrzeniach technologicznych oraz strefach o rygorystycznych reżimach mikroklimatycznych. W takich przypadkach punkt pomiarowy należy przenieść bezpośrednio do kanału wentylacyjnego lub wydzielonej strefy produkcyjnej. Urządzenia kanałowe instaluje się na prostych odcinkach przewodów, omijając łuki i przepustnice. Zaburzenia aerodynamiczne wywołane przez elementy sieci zniekształcają profil strumienia, co natychmiast rzutuje na błąd pomiaru.

Integracja sygnałów oraz przyczyny dryftu sprzętowego

Właściwe umiejscowienie detektora to zaledwie pierwszy etap budowy stabilnego układu sterowania. Zebrane wartości muszą płynnie trafić do nadrzędnego kontrolera. Sygnał analogowy 0-10 V lub 4-20 mA jest na bieżąco interpretowany przez regulator lub sterownik swobodnie programowalny. Standard napięciowy sprawdza się optymalnie na krótkich dystansach w małych obiektach. Pętla prądowa zapewnia znacznie wyższą odporność na zakłócenia elektromagnetyczne przy prowadzeniu długich tras kablowych przez instalacje przemysłowe. Zastosowanie komunikacji cyfrowej eliminuje błędy konwersji analogowej i ułatwia bezkolizyjne wpięcie wielu urządzeń do jednej magistrali obiektowej.

Nawet precyzyjna elektronika pomiarowa ulega powolnej degradacji pod wpływem trudnych warunków środowiskowych. W praktyce serwisu automatyki Hotcold regularnie obserwujemy, że po kilku miesiącach od uruchomienia instalacji występuje naturalny dryft wskazań. Główną przyczyną rozjazdu parametrów pozostaje zabrudzenie elementu pomiarowego oraz postępujące starzenie wewnętrznej warstwy higroskopijnej. Dodatkowe odchyłki wprowadza okresowa kondensacja pary wodnej na płytce i gwałtowne wahania temperatury w cyklach dobowych. Utrzymanie wiarygodności odczytów wymaga wdrożenia harmonogramu okresowej rekalibracji, wymiany zapchanych filtrów spiekanych oraz starannego czyszczenia osłon.

Znaczenie stabilnych danych w sterowaniu wentylacją

Wielkopowierzchniowe przestrzenie biurowe narzucają specyficzne podejście do kontroli parametrów powietrza. Prawidłowo zamontowany moduł naścienny pełni tam funkcję głównego wyznacznika dla całego algorytmu sterującego pracą centrali wentylacyjnej. Porównanie parametrów z pomieszczenia z wartościami w kanałach wywiewnych pozwala precyzyjnie modelować optymalny komfort użytkowników. Sterownik na bieżąco analizuje wahania i płynnie dostosowuje proporcje świeżego powietrza oraz wydajność sekcji nawilżania. Zaawansowane algorytmy wykorzystują te rozbieżności do głębokiej optymalizacji zużycia energii cieplnej przez układy odzysku.

Ostateczna precyzja działania instalacji HVAC nie opiera się wyłącznie na suchych danych z karty katalogowej konkretnego przetwornika. Wiarygodny odczyt zależy od wytypowania reprezentatywnej strefy montażu, całkowicie wolnej od lokalnych zakłóceń termicznych i zawirowań strugi. Równie istotne pozostaje dopasowanie stabilnego standardu transmisji sygnału oraz systematyczne niwelowanie usterek eksploatacyjnych na wczesnym etapie. Skoncentrowanie się na tych detalach montażowych sprawia, że automatyka budynkowa pracuje wydajnie, chroniąc obiekt przed skutkami niekontrolowanej kondensacji wilgoci.
