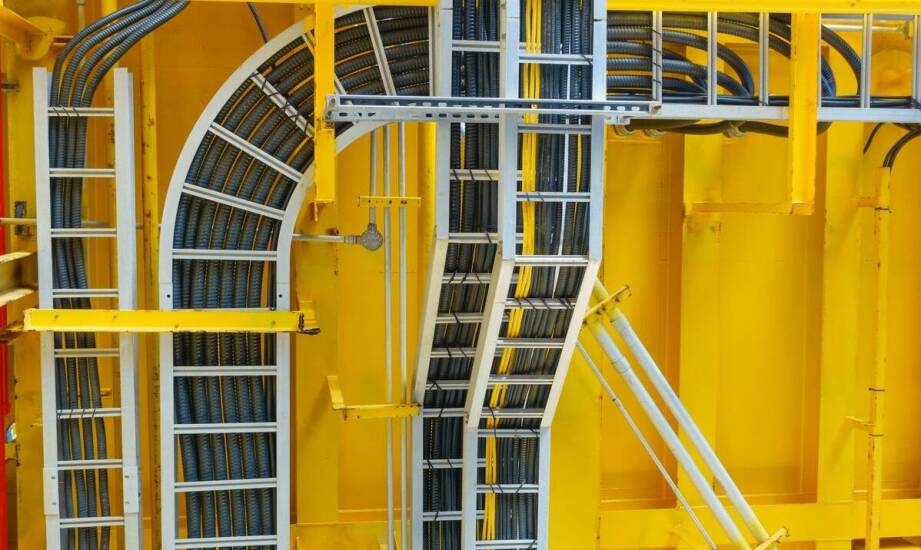

Jak ocenić, czy system drabinkowy sprawdzi się przy dużym obciążeniu i w trudnym środowisku

Rozwój infrastruktury technicznej w nowoczesnych budynkach przemysłowych i komercyjnych wiąże się z ciągłym wzrostem liczby prowadzonych instalacji. Przestrzeń montażowa w szachtach czy pod sufitami podwieszanymi szybko staje się deficytowa, co wymusza poszukiwanie bardziej ergonomicznych metod prowadzenia przewodów. Kiedy masa wiązek oraz ich przekroje rosną, standardowe zabudowane koryta ustępują miejsca rozwiązaniom o wyższej wytrzymałości i lepszej wentylacji. Prawidłowo zaplanowana architektura wsporcza pozwala uporządkować skomplikowane układy zasilające. Zachowuje ona jednocześnie swobodny dostęp serwisowy na wypadek konieczności wymiany obwodów lub szybkiej rozbudowy sieci.

Wpływ masy wiązek i rozstawu podpór na nośność trasy

Projektowanie układu nośnego wymaga uwzględnienia ciężaru obecnych przewodów oraz zapasu na przyszłe linie. Konstruktorzy opierają się w tym zakresie na wytycznych normy PN-EN 61537, która definiuje dopuszczalne obciążenia w stosunku do parametrów geometrycznych. Standardowe profile o szerokościach rzędu 400 milimetrów, wykonane z blachy o grubości od 1,5 do 2 milimetrów, przenoszą obciążenia rzędu 3 kN/m przy rozstawie podpór wynoszącym od 1,5 do 2,5 metra. Dokładna wartość zawsze zależy od wysokości burt i grubości użytego materiału stalowego.

Wraz ze zwiększaniem odległości między punktami podparcia rośnie ryzyko nadmiernego ugięcia profilu. Z tego powodu wydłużenie przęsła wymusza zastosowanie elementów o podwyższonej sztywności wzdłużnej. Jeśli specyfika obiektu uniemożliwia gęste rozmieszczenie wsporników, inżynierowie sięgają po wersje samonośne. Tego typu konstrukcje pozwalają na bezpieczne prowadzenie linii przy odległościach między podporami sięgających nawet 12 metrów. Rozwiązanie to sprawdza się zwłaszcza w dużych halach produkcyjnych o szerokich nawach.

Prowadzenie przewodów w pionie generuje zupełnie inne siły fizyczne. Masa własna miedzi i grubej izolacji tworzy ogromne obciążenia ścinające, które wymagają stabilizacji za pomocą specjalistycznych kątowników i mocowań ściennych. Przeniesienie ciężaru z samych przewodów na szczebelki i ramy nośne zapobiega uszkodzeniu warstwy izolacyjnej. Chroni to również kable przed wysunięciem się z zacisków montażowych, gwarantując długoterminową stabilność pionowej instalacji.

Znaczenie środowiska pracy i wariantów wykonania

Agresywność otoczenia bezpośrednio determinuje rodzaj powłoki antykorozyjnej, która zabezpiecza stalowy rdzeń przed postępującą degradacją. W suchych, zamkniętych przestrzeniach technicznych w zupełności wystarcza cynkowanie metodą Sendzimira, które tworzy cienką, równomierną warstwę ochronną. Instalacje zewnętrzne, narażone na wilgoć, wahania temperatur czy opady atmosferyczne, wymagają zastosowania cynkowania ogniowego zanurzeniowego. Charakteryzuje się ono znacznie wyższą odpornością na rdzę. W środowiskach o dużym zapyleniu lub obecności oparów chemicznych dodatkową barierę izolacyjną stanowi powłoka z malowania proszkowego.

Otwarta budowa szkieletowa przynosi wymierne korzyści termiczne i eksploatacyjne. Ciągła cyrkulacja powietrza wokół ułożonych wiązek zapobiega przegrzewaniu się izolacji i pozwala na bezpieczną pracę przy wyższych prądach. Taka architektura ułatwia również inspekcje wizualne, szybkie lokalizowanie usterek oraz bezinwazyjne dokładanie nowych obwodów zasilających. Analizując dostępne warianty wykonania i osprzęt montażowy, należy zwrócić uwagę na rygorystyczne normy. Odpowiednio dobrana drabinka kablowa firmy BAKS ułatwia bezpieczne prowadzenie przewodów w standardowych układach i bardzo wymagających projektach przemysłowych.

Rozbudowa infrastruktury często wiąże się z koniecznością spełnienia wyśrubowanych wymogów przeciwpożarowych. Elementy posiadające certyfikaty CNBOP-PIB w klasach E30 lub E90 gwarantują podtrzymanie funkcji zasilania podczas pożaru przez precyzyjnie określony czas. W przypadku systemów E90 konstrukcja zachowuje stabilność przy obciążeniu do 20 kg/m i odległościach montażowych wynoszących 1,2 metra. Podobne rygory techniczne pojawiają się w instalacjach fotowoltaicznych. Otwarte profile nośne skutecznie separują tam kable prądu stałego i zmiennego, łącząc moduły na dachu z falownikami wewnątrz budynku.

Równowaga między wytrzymałością a możliwościami rozbudowy

Ostateczny kształt głównej magistrali elektrycznej wynika ze starannej analizy czynników mechanicznych i zewnętrznych obciążeń środowiskowych. Przewymiarowanie przekrojów generuje niepotrzebne koszty inwestycyjne, natomiast niedoszacowanie masy wiązek prowadzi do niebezpiecznych odkształceń zmęczeniowych materiału. Inżynierowie muszą znaleźć ścisły kompromis pomiędzy początkowym ciężarem instalacji, wpływem mikroklimatu panującego w obiekcie a długofalowym planem rozwoju sieci zakładowej. Oparcie projektu na certyfikowanych komponentach i właściwie dobranych parametrach nośności zapewnia stabilność działania całego systemu. Ogranicza to również potrzebę wprowadzania skomplikowanych modyfikacji serwisowych w nadchodzących latach eksploatacji obiektu.
