Identyfikacja podzespołów naczepy z ruchomą podłogą — dobór paneli, łożysk i hydrauliki do specyfikacji układu

W trakcie rutynowych napraw serwisowych naczep z ruchomą podłogą mechanicy często napotykają poważny problem diagnostyczny. Jest nim brak czytelnych tabliczek znamionowych na elementach układu napędowego. W warunkach pracy z wilgocią i ładunkami masowymi oznaczenia producentów ulegają szybkiemu zatarciu. Bez widocznego numeru seryjnego systemu Cargo Floor czy Keith Walking Floor trudno od razu rozpoznać konkretny wariant napędu. Taka sytuacja wydłuża weryfikację i zwiększa ryzyko błędnego doboru elementów zastępczych. W przypadku pojazdów ciężarowych generuje to kosztowne przestoje. Prawidłowa identyfikacja podzespołów musi opierać się na pomiarach geometrycznych oraz znajomości zmian konstrukcyjnych.

Jak odróżnić profile paneli aluminiowych po cechach geometrycznych

Podstawowym elementem roboczym każdego systemu są profile aluminiowe. W układach transportowych różnią się one grubością ścianek oraz kształtem krawędzi bocznych. Standardowa naczepa o długości 13,6 metra wykorzystuje zazwyczaj układ składający się z 21 profili przesuwających ładunek. Warianty o grubości 6 mm, 8 mm oraz 10 mm współdzielą ten sam przekrój zewnętrzny. Ułatwia to ich osadzenie na ramie bazowej. Zmiana dotyczy przede wszystkim ilości materiału wewnątrz samej konstrukcji profilu.

Grubsze ścianki w wersjach Power Speed oraz wariantach Heavy Duty sięgają od 8 do 20 mm. Taki zabieg zwiększa odporność na odkształcenia przy intensywnym użytkowaniu ładunków ściernych. Weryfikacja wizualna obejmuje również profile o szerokości 112 mm. Wyróżniają się one odmiennym rowkiem prowadzącym, co bezpośrednio wpływa na montaż elementów ślizgowych. Zamiast demontować całą podłogę, serwisanci wykonują pomiar suwmiarką grubości ścianki w naczepie. Sprawdzają również specyficzny kształt krawędzi typu overlap. Pozwala to natychmiast zaklasyfikować uszkodzony element do odpowiedniej serii wytrzymałościowej układu.

Dopasowanie łożysk ślizgowych i identyfikacja hydrauliki

Prawidłowa praca listew aluminiowych zależy w dużej mierze od stanu elementów prowadzących. Łożyska ślizgowe wykonane z tworzywa sztucznego montuje się na poprzeczkach nośnych ramy w standardowym rozmiarze 25 na 25 mm. Różnice w prowadnicach wynikają z przynależności do określonej serii. Wersje oznaczone jako LP pasują do profili wyposażonych w rowek w kształcie litery T. Modele z serii LR przeznaczono z kolei do paneli o gładkich krawędziach bocznych. Mechanicy muszą uważać na warianty typu A i B. Niewłaściwy montaż powoduje nadmierne tarcie i prowadzi do przyspieszonego zużycia nowych paneli.

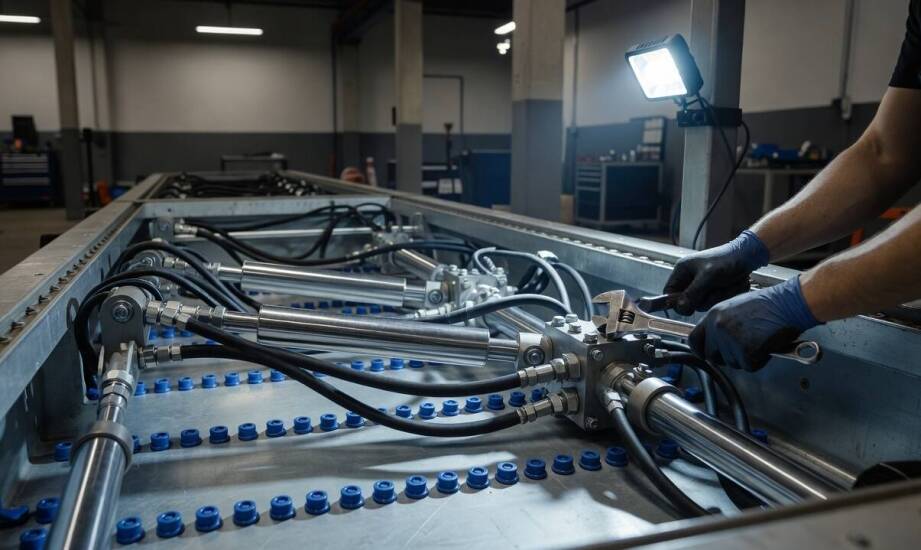

Trudna bywa również identyfikacja komponentów napędowych systemu Cargo Floor. Zawory sterujące i siłowniki hydrauliczne przechodziły głębokie modyfikacje w kolejnych generacjach. Nowsze napędy CF500 SLC Power Speed wykorzystują elektrozawory GS02. Można je bezbłędnie rozpoznać po wbudowanym czerwonym przycisku awaryjnym. Zrozumienie tych różnic okazuje się niezbędne, gdy warsztat zamawia części do ruchomej podłogi, aby zachować pełną kompatybilność wymiarową oraz ciśnieniową z resztą układu. Starsze konstrukcje CF100 oraz CF600 HDC opierają się na odmiennym układzie typu common rail. Wymagają one zastosowania innych średnic dławików przepływu pompy. Serwisy weryfikują te systemy poprzez pomiar średnicy tłoczyska siłownika i sprawdzenie numeru na bloku zaworowym.

Praktyczne kroki weryfikacji przed zamówieniem zamienników

Przystępując do poszukiwania podzespołów naprawczych, mechanik powinien przeprowadzić ustandaryzowaną procedurę pomiarową. Pierwszym krokiem jest dokładne zmierzenie grubości oraz szerokości zewnętrznej profili aluminiowych. Konieczne pozostaje również przeliczenie liczby listew roboczych pracujących w danym momencie na naczepie. Następnie bada się profil ramy i typ łożysk ślizgowych osadzonych na poprzeczkach nośnych. Serwisant upewnia się co do precyzyjnego kształtu krawędzi współpracujących ze sobą elementów.

Kolejnym etapem weryfikacji jest odczytanie dostępnych parametrów z układu hydraulicznego. Wykonuje się to fizycznie nawet wtedy, gdy główna tabliczka przepadła w trakcie transportu. Dokumentacja fotograficzna uszkodzonych elektrozaworów oraz rozrysowanie układu bloków sterujących ułatwiają ostateczne dopasowanie elementów zastępczych na etapie konsultacji z dostawcą. Poprawna identyfikacja wszystkich podzespołów na wczesnym etapie diagnostyki skutecznie zabezpiecza warsztat przed opóźnieniami. Pewność co do zastosowanego wariantu eliminuje ryzyko sprowadzenia niewłaściwych komponentów. Pozwala to ostatecznie na terminowy powrót pojazdu ciężarowego do realizacji zadań spedycyjnych na drodze.
