Dlaczego struktura laminatu decyduje o hałasie i rezonansie obudowy technicznej

W hali produkcyjnej wymiana prostej osłony maszyny CNC na element wielowarstwowy o zmienionej orientacji włókien potrafi całkowicie odmienić kulturę pracy urządzenia. Odpowiednio zaprojektowany kompozyt przestaje rezonować przy nominalnych obrotach wrzeciona, co drastycznie obniża emisję uciążliwego hałasu. Dzięki temu operatorzy mogą pracować bez słuchawek ochronnych przez całą zmianę, a poziom drgań przenoszonych bezpośrednio na fundament ulega wyraźnemu zmniejszeniu. Ta sytuacja doskonale obrazuje, że o akustyce konstrukcji nie decyduje wyłącznie rodzaj użytego materiału, ale przede wszystkim jego wewnętrzna architektura. Inżynierowie projektujący nowoczesne maszyny przemysłowe i specjalistyczne pojazdy użytkowe coraz częściej odchodzą od klasycznej blachy na rzecz zaawansowanych materiałów polimerowych. Właściwe ułożenie zbrojenia pozwala precyzyjnie kontrolować zachowanie całego detalu pod wpływem obciążeń dynamicznych.

Jak masa, sztywność i układ warstw przesuwają częstotliwość własną obudowy?

Częstotliwość własna panelu kompozytowego zależy bezpośrednio od stosunku sztywności zginającej do jego masy powierzchniowej. Zwiększenie grubości ścianki lub dodanie warstw zbrojenia pod kątem ±45 stopni podnosi efektywną sztywność całej konstrukcji. Taki celowy zabieg projektowy przesuwa częstotliwość własną w górę, oddalając ją od częstotliwości wymuszenia, która pochodzi na przykład od silnika elektrycznego lub pompy hydraulicznej. Odwrotna modyfikacja, polegająca na pocienieniu panelu lub ułożeniu warstw wyłącznie równolegle do głównej osi, odczuwalnie obniża tę wartość. Znacząco zwiększa to ryzyko wystąpienia szkodliwego rezonansu, gdy częstotliwość robocza maszyny pokryje się z jednym z naturalnych modów drgania kompozytu.

Samo przesunięcie częstotliwości to zaledwie jeden z aspektów ochrony akustycznej. Wewnętrzne tłumienie kompozytu wynika bezpośrednio z właściwości lepkosprężystych żywicy poliestrowej oraz zjawiska mikrotarcia na granicy włókno–matryca. W trakcie wibracji energia mechaniczna zamienia się w ciepło wewnątrz materiału, co szybko zmniejsza amplitudę drgań. Taki fizyczny mechanizm skutecznie ogranicza promieniowanie akustyczne z powierzchni całego elementu. W laminatach poliestrowo-szklanych współczynnik tłumienia jest znacznie wyższy niż w stali lub aluminium o porównywalnej sztywności. Właśnie dlatego te same drgania wymuszone generują w konstrukcjach polimerowych zdecydowanie mniejszy hałas w stosunku do tradycyjnych osłon metalowych.

W jaki sposób żebra, wzmocnienia i punkty mocowania kształtują hałas własny obudowy?

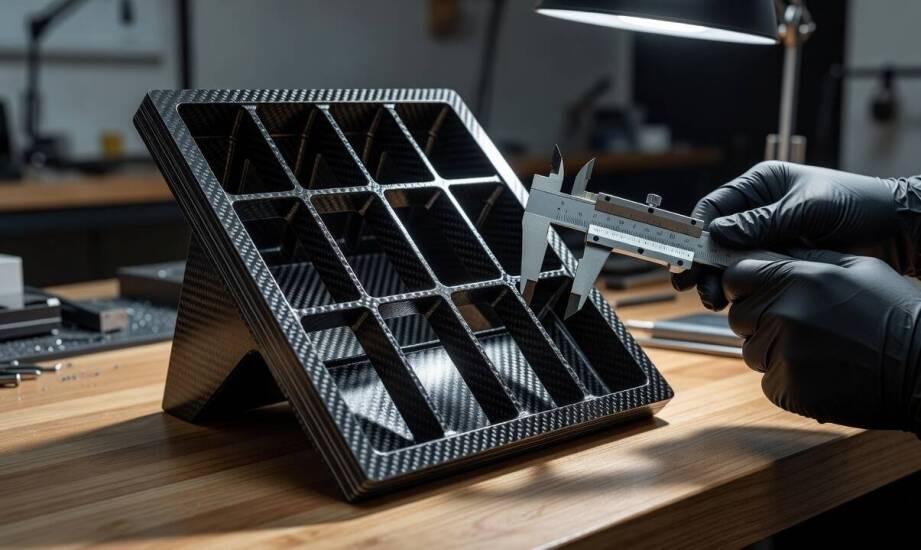

Żebra i lokalne wzmocnienia zwiększają miejscową sztywność panelu, co płynnie zmienia kształty modów drgania. Dobrze zaprojektowane i odpowiednio rozmieszczone użebrowanie potrafi skutecznie przesunąć pierwszy mod poza zakres częstotliwości roboczych urządzenia. Optymalizacja sztywności redukuje promieniowanie dźwięku z dużych, płaskich powierzchni, eliminując efekt tak zwanego pudła rezonansowego. Należy bezwzględnie unikać błędów projektowych na tym etapie. Zbyt sztywne lub niewłaściwie zlokalizowane żebra tworzą bowiem dodatkowe źródła hałasu, gdy same zaczynają rezonować pod wpływem napływających wibracji.

Kluczową rolę odgrywają same punkty mocowania, ponieważ to właśnie one przenoszą wibracje z ramy maszyny lub podwozia bezpośrednio na osłonę. Jeśli połączenie śrubowe jest całkowicie sztywne, energia mechaniczna przechodzi bez żadnych przeszkód i wzbudza całe panele kompozytowe. Zastosowanie elastycznych podkładek lub stref o obniżonej sztywności wokół otworów montażowych przerywa transmisję drgań. Środowisko pracy narzuca tu bardzo specyficzne wymagania projektowe. W zabudowach pojazdów specjalnych liczy się przede wszystkim odporność dynamiczna na wielokrotne uderzenia i wibracje pochodzące z nierówności drogowych. Z kolei projektując obudowy z laminatów dla urządzeń medycznych lub kabin sanitarnych, absolutnym priorytetem staje się utrzymanie skrajnie niskiego poziomu hałasu własnego. W pierwszym przypadku konstrukcja musi po prostu przetrwać wysokie obciążenia cykliczne bez pęknięć. W drugim jej głównym zadaniem jest skuteczne tłumienie drobnych wibracji o małych amplitudach, aby zapewnić pełny komfort akustyczny w otoczeniu operatora lub pacjenta.

W naszym zakładzie Lamineo w Kąkolewie kontynuujemy tradycje produkcyjne rozpoczęte w 1989 roku. Analizujemy parametry pracy urządzeń i precyzyjnie dobieramy odpowiednią strukturę materiału do konkretnego źródła pobudzenia. Tworzymy zaawansowane modele, realizując zlecenia z wykorzystaniem własnej narzędziowni wyposażonej w pięcioosiowe centra CNC. Stosujemy metody laminowania ręcznego, nowoczesnej infuzji próżniowej oraz technologii RTM, co pozwala na rygorystyczne sterowanie parametrami gotowych elementów kompozytowych. Prowadzimy produkcję seryjną dla branży motoryzacyjnej i budownictwa modułowego, a także dostarczamy wyspecjalizowane projekty jednostkowe dla sektora medycznego i rekreacyjnego.

O ostatecznych parametrach akustycznych osłony decyduje precyzyjne dopasowanie struktury laminatu do charakterystyki źródła drgań, a nie przypadkowe zwiększanie grubości ścianki roboczej. Świadoma zmiana orientacji warstw, dodanie dobrze tłumiącej matrycy żywicznej oraz optymalne rozmieszczenie żeber usztywniających to najskuteczniejsze metody walki z hałasem przemysłowym. Takie systemowe podejście pozwala inżynierom przesunąć częstotliwość własną elementu i radykalnie zwiększyć jego tłumienie wewnętrzne. Cały proces optymalizacji akustycznej przebiega bez niepotrzebnego przyrostu masy całkowitej detalu. Zatrzymanie niskiej wagi konstrukcji przy jednoczesnej redukcji hałasu ma szczególne znaczenie w nowoczesnym transporcie, budownictwie modułowym oraz przy projektowaniu mobilnych urządzeń technicznych.
